等静压机如何适应不同材料的加工需求？

等静压机通过多种方式适应不同材料的加工需求，以下是详细介绍：

工作原理层面

等静压机基于帕斯卡定律，利用液体或气体作为压力传递介质，将压力均匀传递到被加工材料上，使材料在各个方向受到相等的压力，从而实现均匀成型。这一原理适用于多种材料，无论是金属、陶瓷、复合材料还是生物材料等，都能在等静压机的作用下达到内部结构的均匀成型，为其适应不同材料加工奠定了基础。

设备类型层面

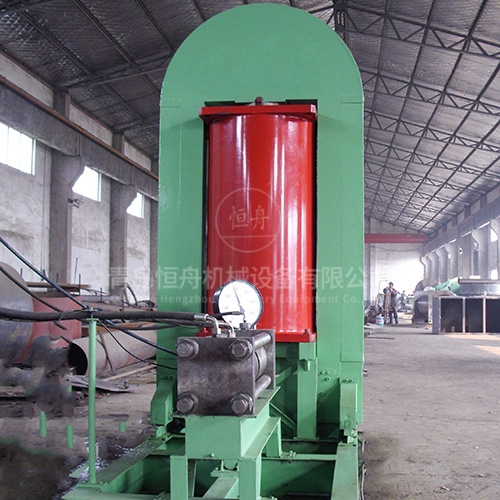

冷等静压机（CIP）：在常温下使用液体作为压力传递介质，通常用于粉末材料的初步成型。可提供100 - 630MPa的压力，适用于陶瓷、金属粉末、塑料等材料。其湿袋法成型模具可随意定制形状和尺寸，能同时压制多个坯体，适合实验室制备或小批量生产；干袋法自动化程度高，可实现连续生产，适用于大批量生产，但成型的产品尺寸和形状受限制。例如在制备陶瓷粉末坯体时，冷等静压机可以为后续的烧结工序提供高质量的坯体。

温等静压机（WIP）：压制温度介于热等静压与冷等静压之间，通常不超过500℃，压强范围可达300MPa左右。主要用于在室温条件下不能成型的粉体物料，如聚酰胺、橡胶等，尤其适用于电子陶瓷制品的生坯层压致密处理。不过，其温度和压力较难精准控制，工作缸内均温性也难以保证。例如在电子陶瓷制品的生产中，温等静压机可以使生瓷体紧密粘接，形成完整的多层基板坯体，提升基板烧结收缩一致性和物理性能、电气性能。

热等静压机（HIP）：在高温（1000 - 2200℃）和高压（100 - 200MPa）条件下对材料进行压制和烧结，通常用于需要高温烧结的样品，如金属、陶瓷、复合材料等。它既可以用于粉末冶金成型和烧结的一体化工序，也能用于工件的粘结扩散以及已成型坯体的热致密化处理，消除工件缺陷。但该设备能耗较大，压力介质成本较高且存在一定危险性。例如在航空航天领域的高温合金材料加工中，热等静压机能够使材料达到接近理论密度的致密化效果。

工艺参数层面

温度控制：不同材料的加工需要不同的温度条件。等静压机可以通过加热系统精确控制加工温度，以满足各种材料的需求。例如在固态电池生产中，热等静压机需要将温度加热到1000 - 2200℃，使电池组件在高温下实现良好的致密化和界面接触；而在一些塑料材料的冷等静压成型中，常温即可满足加工要求。

压力调节：等静压机能够根据材料的特性和加工要求，精确调节压力大小。对于一些硬度较高、致密性要求高的材料，如金属粉末，需要施加较高的压力（如冷等静压机可达100 - 630MPa）；而对于一些柔软或易变形的材料，如橡胶、聚酰胺等，可以采用较低的压力（如温等静压机一般为300MPa左右）。

时间控制：等静压机的加压、保压和卸压时间可以根据材料的加工工艺进行灵活调整。不同的材料在成型过程中，需要不同的时间来保证压力均匀传递和材料充分成型。例如在制备某些陶瓷材料时，可能需要较长的保压时间来确保坯体的致密性。

模具与工装层面

模具材料选择：根据不同的加工材料和工艺要求，选择合适的模具材料。对于冷等静压机，通常使用橡胶或塑料作为包套模具材料，这些材料具有良好的弹性和耐腐蚀性，能够适应不同形状和尺寸的坯体成型；对于热等静压机，包套材料一般采用金属（如软钢、不锈钢、钛等）或陶瓷，金属包套适用于生产简单形状的制品，陶瓷包套则适用于形状复杂和尺寸精密的制品。

模具结构设计：等静压成型模具的结构设计至关重要，需要考虑粉料特性、粉料在模具中充填密度以及模具的弹性和保形能力等因素。合理的模具结构能够保证材料在成型过程中受力均匀，提高坯体的密度和质量。例如在设计模具时，要确保模具能够承受高压而不发生变形，同时保证材料能够均匀地填充到模具的各个部位。
